Draadmaat bepalen: 3/4", 1", 5/4" of 6/4"?

3/4", 1", 5/4" of 6/4": wie een flexibel, nippel of bypass koopt, moet de juiste draadmaat kennen. Die maten in duim komen niet overeen met wat je met een lintmeter meet, en dat zorgt vaak voor verwarring. In deze gids lees je hoe je de draadmaat van je toestel of leiding in een paar minuten zelf bepaalt.

Waarom klopt de maat in duim niet met wat je meet?

Leidingdraad (BSP- of G-draad) is genoemd naar de binnenmaat van oude stalen buizen, niet naar de buitenmaat van de draad. Een draad van 3/4" (19 mm) meet aan de buitenkant dus ongeveer 26 mm. Daarom meet je altijd de buitendiameter van de draad en vergelijk je die met de tabel hieronder.

Tabel: draadmaten herkennen

Zo meet je de draadmaat

1. Buitendraad (de draad zit aan de buitenkant, zoals op een bypass of nippel): meet met een schuifmaat over de toppen van de draad, van buitenkant tot buitenkant.
2. Binnendraad (de draad zit aan de binnenkant, zoals in een wartel): meet de binnendiameter en tel er ongeveer 2 à 3 mm bij. Of draai er een stuk met bekende maat in.
3. Vergelijk je meting met de tabel en kies de dichtstbijzijnde maat.

Geen schuifmaat bij de hand? Leg een lintmeter rond de draad en deel de omtrek door 3,14. Dat geeft de diameter.

Welke draadmaat heeft mijn waterontharder?

• 3/4": de meeste huishoudelijke waterontharders, zoals Fleck 5600/5800, Pentair Evolio, Foleo en Riversoft. De maat zit op de bypass.
• 1": grotere toestellen en duplex-installaties, zoals Fleck 9100 of Clack WS1.
• 5/4" en 6/4": semi-industriële en industriële installaties, zoals Clack WS1.25, Clack WS1.5 en Fleck 2850.

Vaak staat de maat ook in de handleiding of op een sticker op de klep.

Leiding en toestel hebben een andere maat

Komt je hoofdleiding binnen in 1" en heeft je waterontharder een 3/4"-aansluiting? Dat is geen probleem. Met een verloopnippel 1" x 3/4" sluit je een 3/4"-flexibel aan op een 1"-leiding. Hoe je de juiste flexibel kiest, lees je in Flexibel voor je waterontharder kiezen.

Flexibels per draadmaat

• Flexibels 3/4", recht (M/F) of met bocht van 90° (F/F), in 50, 80 en 100 cm
• Flexibels 1" (4/4) M/F in 60, 80 en 100 cm

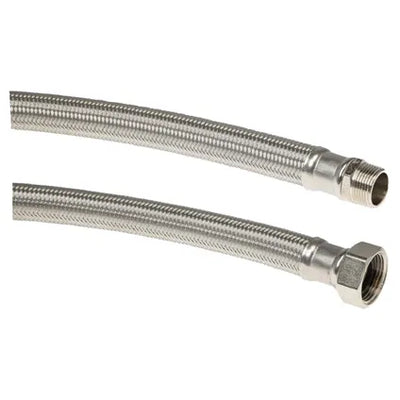

• Flexibels 1 1/4" (5/4) M/F in 60 en 100 cm
• Flexibels 1 1/2" (6/4) M/F in 50, 80 en 100 cm

Twijfel je nog?

Stuur een foto van de aansluiting, met een lintmeter of schuifmaat ernaast, naar info@aquagroup.be. Of bel 056 61 51 62. Je kan ook het stuk meebrengen naar onze winkel in Waregem, dan meten we het samen.

Veelgestelde vragen

Is 4/4 hetzelfde als 1 duim?

Ja. 4/4" is een andere schrijfwijze voor 1". Zo is 5/4" gelijk aan 1 1/4" en 6/4" gelijk aan 1 1/2".

Hoeveel mm is 3/4 duim?

De naam verwijst naar 19 mm, maar de buitendiameter van een 3/4"-draad is ongeveer 26,4 mm. Dat getal heb je nodig als je de draad opmeet.

Wat is het verschil tussen buitendraad en binnendraad?

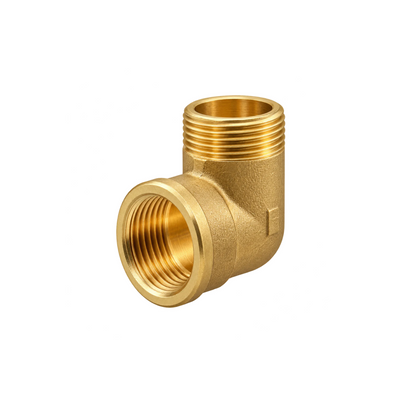

Buitendraad (mannelijk, M) zit aan de buitenkant van een stuk, zoals op een nippel. Binnendraad (vrouwelijk, F) zit aan de binnenkant, zoals in een wartel of mof. Een flexibel M/F heeft aan de ene kant buitendraad en aan de andere kant binnendraad, een flexibel F/F aan beide kanten binnendraad.
